Döşeme içinde Volimax kalıplarının kullanıldığı bölgeler, ayrı bir döşeme olarak tanımlanmalı ve bu döşemenin mekanik özellikleri belirlenen eşdeğer kesit özelliklerine göre değiştirilmelidir.

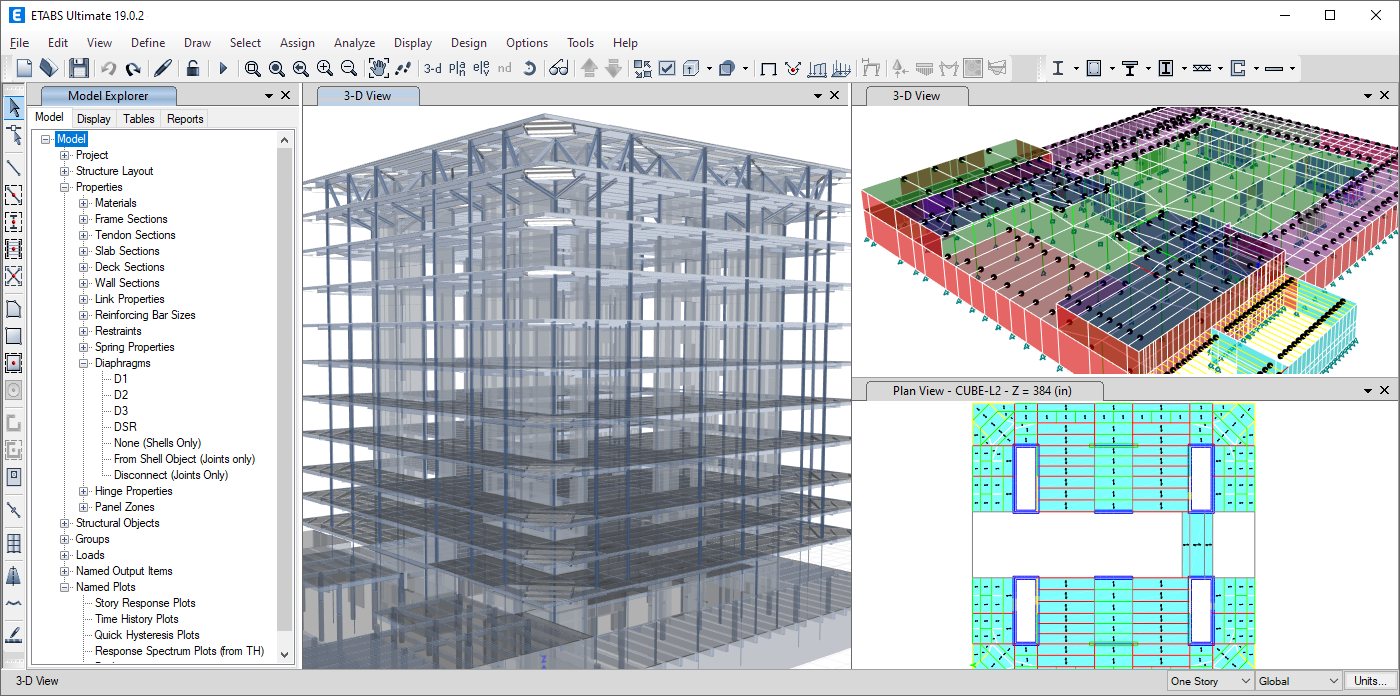

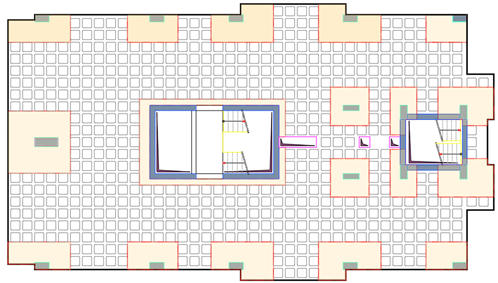

Turuncu ile gösterilen kısımlar zımbalama bölgeleri olup, dolu olarak geçilecektir. Bu bölgelerde seçilen C30 beton için programdan gelen varsayılan değerler kullanılır.
Volimax kalıpları ile boşluklu döşeme tanımlanacak bölgeler için, C30 betonun mekanik özellikleri belirlenen katsayılar ile çarpılarak yeni bir beton tipi tanımlanır.
Yapının doğrusal deprem hesabı, mod birleştirme yöntemi ile yapılabilir.
Rijit diyafram kabulü yapılmamıştır.
Eşdeğer kesit hesabından elde edilen oranlar, yönetmelikteki etkin kesit rijitlikleri (Şekil 33) ile çarpılarak boşluklu döşeme tasarımında kullanılacak değere ulaşılır.
- Boşluklu döşeme düzlem içi uzama katsayısı = 0,25 * 0,626 = 0,157
- Boşluklu döşeme eğilme katsayısı = 0,25 * 0,913 = 0,228
- Boşluklu döşeme kesme katsayısı = 1,00 * 0,626 = 0,626
- Boşluklu döşeme birim hacim ağırlık katsayısı = 1,00 * 0,710 = 0,710
| Betonarme Taşıyıcı Sistem Elemanı | Etkin Kesit Rijitliği Çarpanı | |
| Perde - Döşeme (Düzlem İçi) | Eksenel | Kayma |
| Perde | 0.50 | 0.50 |
| Bodrum perdesi | 0.80 | 0.50 |
| Döşeme | 0.25 | 0.25 |
| Perde - Döşeme (Düzlem Dışı) | Eğilme | Kesme |
| Perde | 0.25 | 1.00 |
| Bodrum perdesi | 0.50 | 1.00 |
| Döşeme | 0.25 | 1.00 |
| Çubuk eleman | Eğilme | Kesme |
| Bağ kirişi | 0.15 | 1.00 |
| Çerçeve kirişi | 0.35 | 1.00 |
| Çerçeve kolonu | 0.70 | 1.00 |
| Perde (eşdeğer çubuk) | 0.50 | 1.00 |
Şekil 33. TBDY 2018 Tablo 4.2. Betonarme Taşıyıcı Sistem Elemanlarının Etkin Kesit Rijitliği Çarpanları

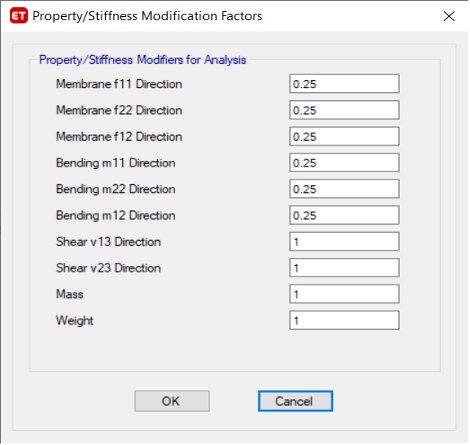

Programda Tanımlanan Dolu Kesit Çarpanları
- 27 cm dolu kesitte (zımbalama bölgeleri) kullanılacak C30 beton için programda tanımlı olan özellikler

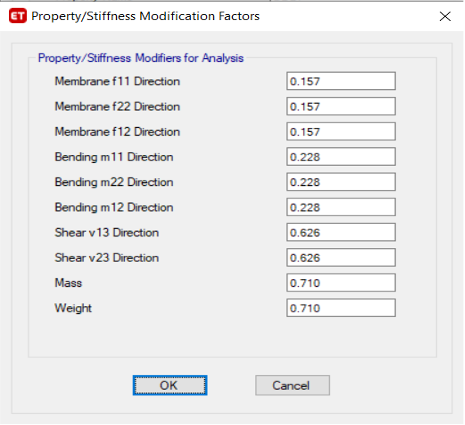

Boşluklu Döşeme Kesit Çarpanları
- 27 cm boşluklu kesitte (7 cm alt plak + Volimax H13 + 7 cm üst plak) kullanılacak C30 beton için programa tanımlanan özellikler
