Nasıl Modellenir?
Modelleme Temeli — 01
Boşluklu döşeme sistemi modellenirken önce kör kalıpların oluşturduğu 𝙸 kesitin atalet momenti, birim hacmi ve en kesit alanı hesaplanır. Boşluklu döşeme kesit değerleri, dolu kesit değerleri ile oranlanarak eşdeğer kesit katsayıları elde edilir. Bu katsayılar, programlarda etkin kesit rijitlikleri, elastisite modülü ve beton birim hacim ağırlığı gibi ilgili parametreler ile çarpılarak boşluklu döşeme modeli oluşturulur.
Modelleme Adımları — 02
Modelleme adımları:
- Kirişsiz döşeme için parametreler belirlenir
- Boşluklu döşeme eşdeğer katsayıları hesaplanır
- Ölü ve hareketli yük kombinasyonları oluşturulur
- Ön tasarım yapılır
- Moment diyagramları incelenerek döşeme kalınlığı kontrol edilir
- Kesme diyagramları incelenerek zımbalama bölgeleri kontrol edilir
Eşdeğer Kesit Çarpanları — 03
Boşluklu döşeme kesit özellikleri ile aynı geometriye sahip dolu döşeme kesit özellikleri belirlenir ve 2 döşemenin aşağıdaki özellikleri oranlanır:
- Kesit Alanı Çarpanı
- A boş / A dolu
- Beton Hacmi Çarpanı
- V boş / V dolu
- Atalet Momenti Çarpanı
- 𝙸 boş / 𝙸 dolu
Bu oranlar, yönetmelikteki etkin kesit rijitlikleri ile çarpılarak kullanılır
Örnek Hesap — 04
Eş değer kesit hesabı örneği

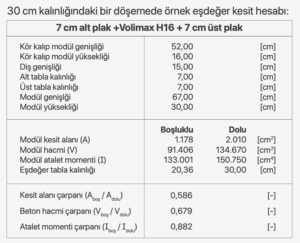

30 cm kalınlığındaki bir döşemede eşdeğer kesit hesabı:
Ön Tasarım Tablosu — 05
Farklı açıklıklarda boşluklu döşeme öngörülen tasarım tablosu:
Örnek Projeler — 06
Boşluklu döşeme sistemi örnek tasarımlar:

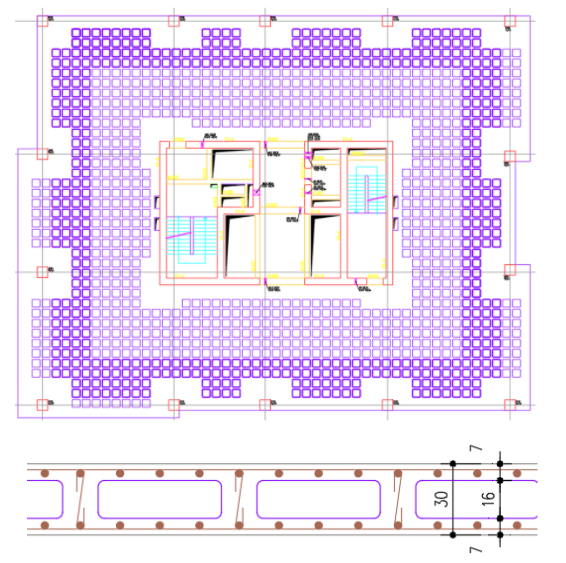

Örnek Proje 01
Kuyaş Borsa Kule, İstanbul
- Kat adedi
- 17
- Toplam döşeme alanı
- 20,000 m 2
- Maks. açıklık
- 8 x 8.5 m
- Döşeme Kesiti
- H 30 cm (7 + Volimax H16 + 7)
30 cm kirişsiz döşemeye kıyasla avantajları:
- Toplam bina ağırlığında %25 hafifleme
- Toplam beton ve donatı tüketiminde %10 tasarruf
- Kazık sayısında azalma
- Temel yüksekliğinde azalma
Örnek Proje 02

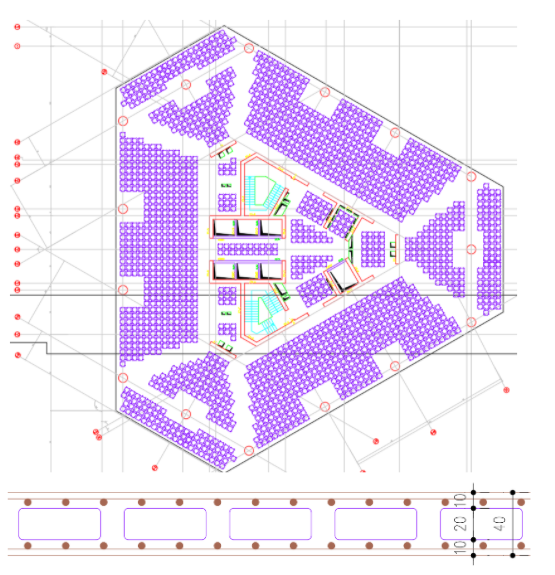

Avrupa Konutları, Kale İstanbul
- Kat adedi
- 15
- Toplam döşeme alanı
- 15,000 m 2
- Maks. açıklık
- 8 x 8.5 m
- Döşeme kesiti
- H 40 cm (10 + Volimax H20 + 10)
40 cm kirişsiz döşemeye kıyasla avantajları:
- Toplam bina ağırlığında %20 hafifleme
- Toplam beton ve donatı tüketiminde %10 tasarruf
- Perde ebatlarında daralma

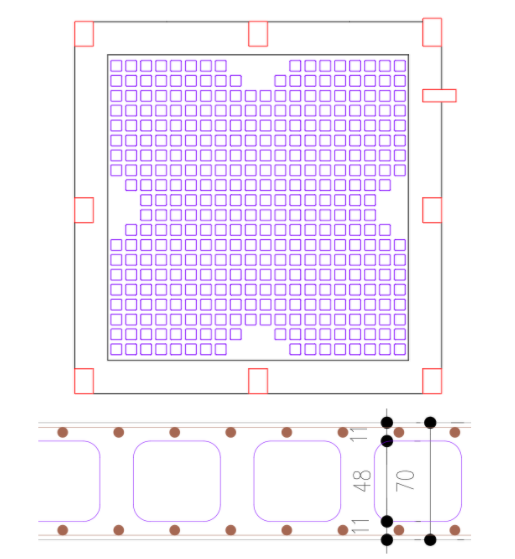

Örnek Proje 03
Emaar Square, İstanbul
- Kat adedi
- 2
- Toplam döşeme alanı
- 800 m 2
- Maks. açıklık
- 16 x 16 m
- Döşeme kesiti
- H 70 cm (11 + Volimax H48 + 11)
Ard germeli döşemeye kıyasla avantajları:
- Toplam inşaat maliyetinden %25 tasarruf
- İnşaat süresinde kayda değer kısalma
Örnek Proje 04

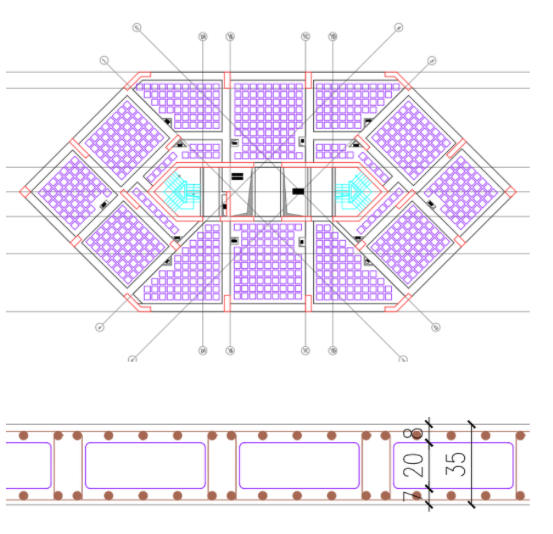

Marmara Kule, İstanbul
- Kat adedi
- 29
- Toplam döşeme alanı
- 15,000 m 2
- Maks. açıklık
- 7 x 8 m
- Döşeme kesiti
- H 35 cm (8 + Volimax H20 + 7)
20/60 cm kiriş-plak döşemeye kıyasla avantajları:
- Düz tavan sayesinde duvar bölmelerinde kolaylık
- Kalıp işçiliğinde azalma
- Toplam inşaat süresinde kısalma
- Kat yüksekliğinden kazanç

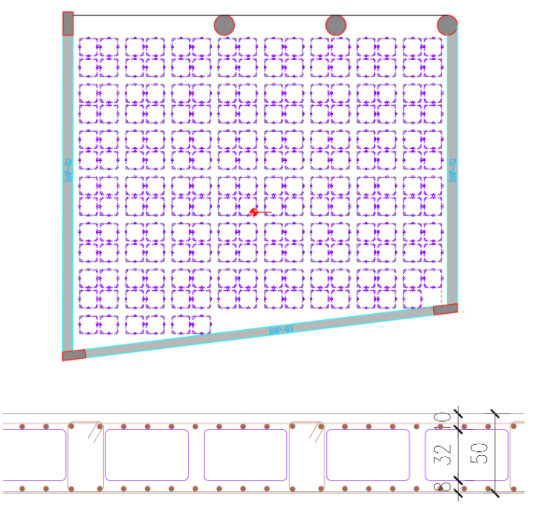

Örnek Proje 05
Gümüştay, İstanbul
- Kat adedi
- 3
- Toplam döşeme alanı
- 1,500 m 2
- Maks. açıklık
- 6 x 10 m
- Döşeme kesiti
- H 50 cm (10 + Volimax H32 + 8)
20/60 cm kiriş-plak döşemeye kıyasla avantajları:
- Düz tavan sayesinde duvar bölmelerinde kolaylık
- Kalıp işçiliğinde azalma
- Toplam inşaat süresinde kısalma
- Kat yüksekliğinden kazanç
Sonlu Elemanlar Diyagramları — 07
Örnek sonlu elemanlar diyagramları:

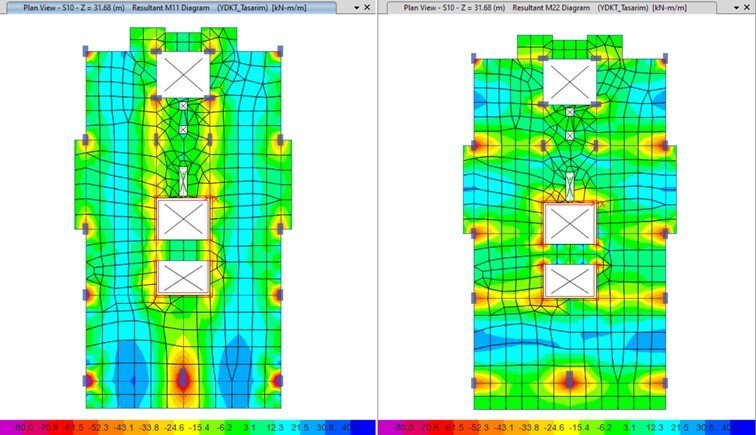

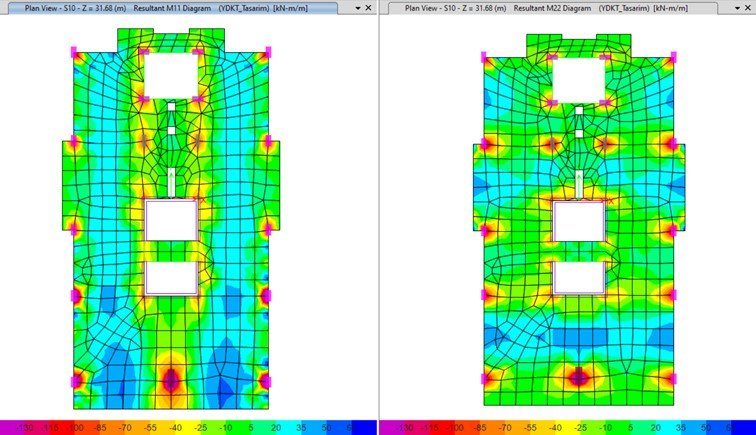

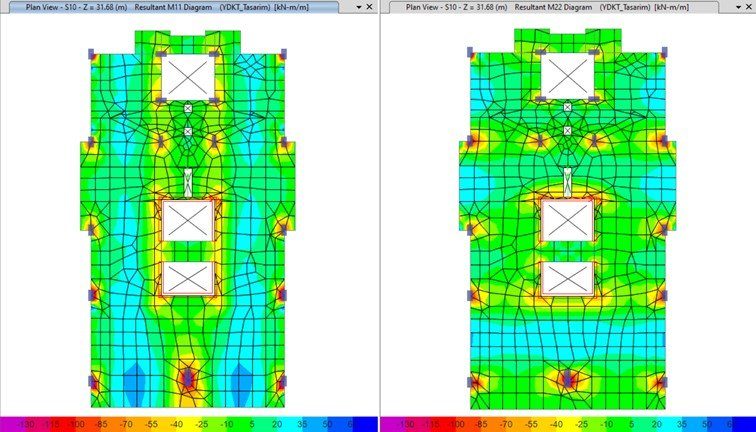

Moment (M11 & M22)

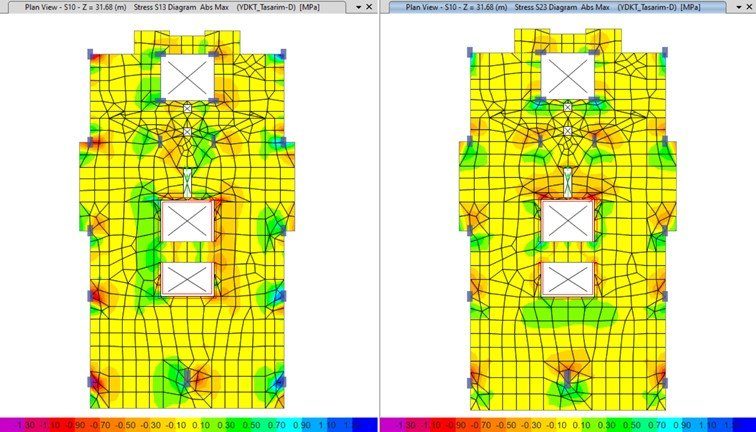

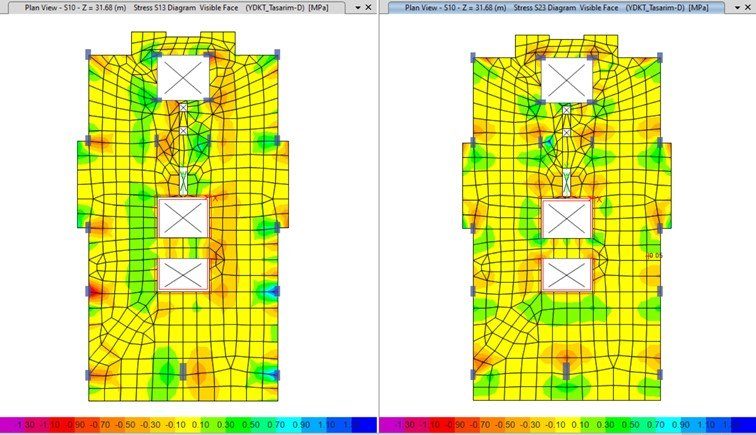

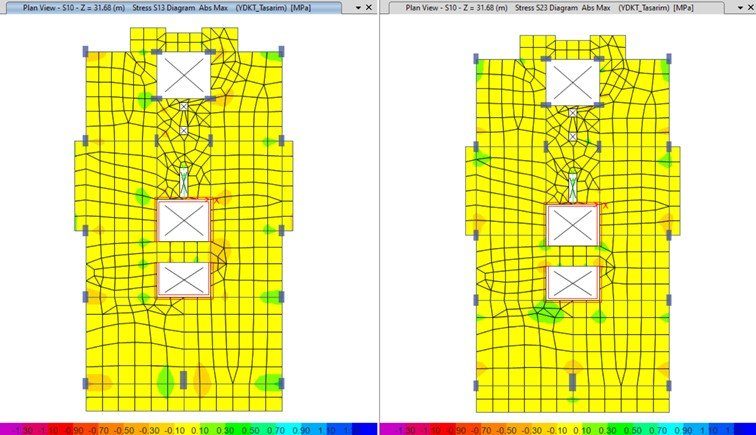

Kayma (S13 & S23)
Bu Sonlu Elemanlar Diagramlarının üretildiği örnek tasarımla ilgili raporun tamamını incelemek için teknik ekibimizle iletişime geçebilirsiniz.
Modelleme Programları — 08
Yapı tasarım programları ile boşluklu döşeme sisteminin modellenmesi:
